關于分體飲水機一直打開電磁閥故障分析
文章出處：http://www.028cdbz.com 作者：興邦科技技術部 人氣： 發表時間：2012年04月20日
[文章內容簡介]：

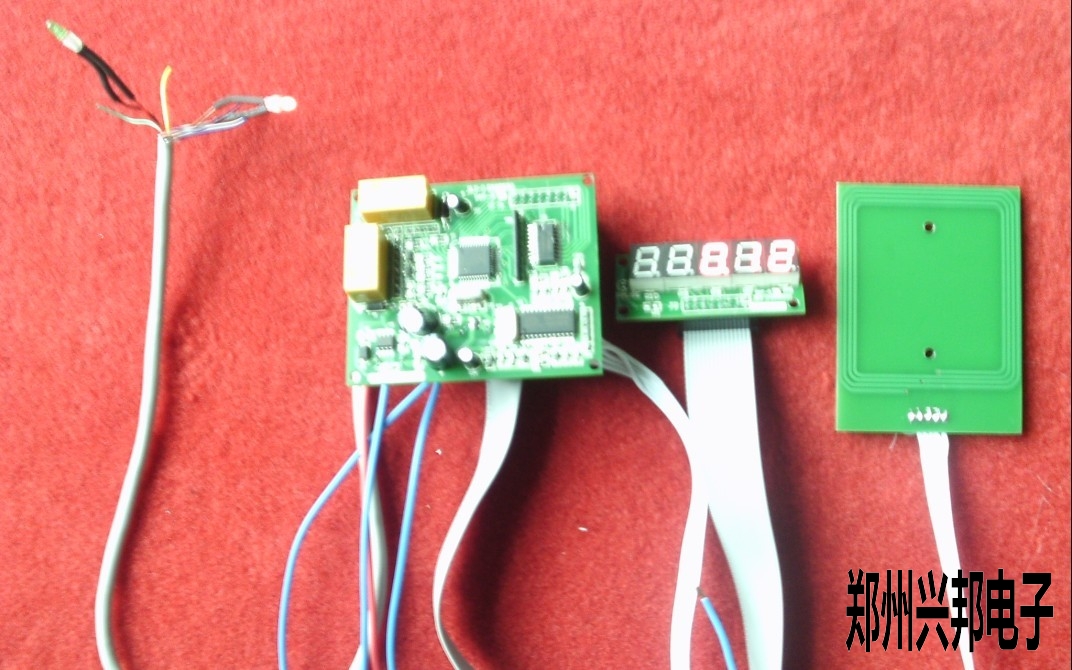

一鍵切換冷熱水分體飲水機如下圖所示：
給飲水機供電后，主板上的縱向繼電器一直處于打開狀態，這樣會導致其所控制的電磁閥一直處于放水狀態。

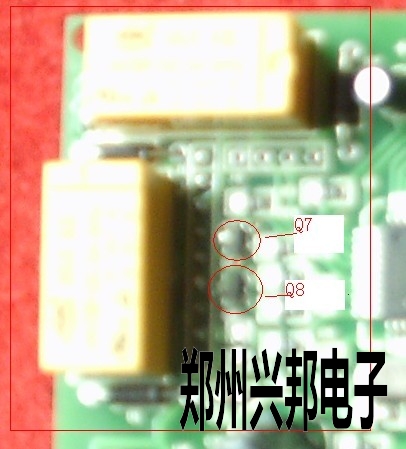

初步判斷將問題故障縮小到繼電器周圍電路問題：（如下圖所示）
用萬用表測量控制縱向繼電器的三極管Q8處沒有短路，隨之更換三極管后問題依然存在。
繼電器一直打開說明有線路在一直為繼電器供電，造成這種故障很有可能是電路短接造成的。接下來排查繼電器供電管腳處有無問題。
在主板背面測出二極管和指示燈管腳處電路出現短路。（如下圖所示）
按照如圖所示位置處的斜線用刀片將其兩個管腳之間連線劃斷。
再次為主板供電后繼電器恢復正常。
本文關鍵詞：飲水機，水控機
